用途及型号意义

KT12系列凸轮控制器主要用于50HZ的电压至380伏的电路中，主要作起动机的直动、调速和换向之用。
凸轮控制器的型号及所代表的意义如下：

分类、型号及含义

凸轮控制器按抽控制的电动机型式及数量不同分：

KT12-25J/1型凸轮控制器用作控制一台三相卷线型感应电动机。

KT12-25J/2型凸轮控制器用作同时控制二台三相卷线型感应电动机，并带有定子电路的触头。

KT12-25J/3型凸轮控制器用作控制一台三相鼠笼感应电动机。

KT12-60J/2型凸轮控制器用作同时控制二台三相卷线型感应电动机并带有定子电路的触头。

KT12-60J/3型凸轮控制器用作控制一台三相鼠笼感应电动机控制器。

结构及特点

按操作方式分：手轮式 手柄式

控制器为保护式，制成保护式触头系统，采用单个元件积木式组成，触头为转动式，单断点，灭弧罩（钢板制）直接固定在触头元件上，触头元件采用双排布置，上下面板、基座、手轮均采用热塑性材料。

控制器结构特点：

1、触头结构采用积木式，双排布置，结构紧凑，装配方便。

2、采用新材料，触头支持，凸轮片、面板、手轮均采用热塑性材料（聚碳酸脂、聚苯乙烯）等。

3、体积小，重量轻。4、操作力轻。5、用户维修方便。6、节约有色金属。7、减少机加工工作量。

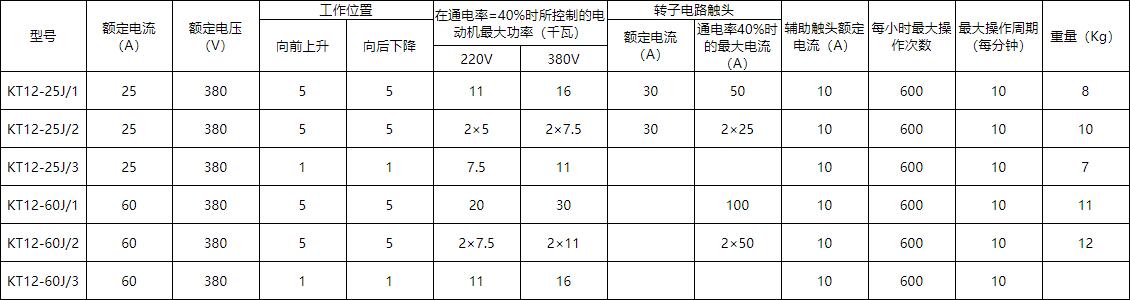

技术资料
